Крутильная линия SZ

Крутильная линия SZ
Эффект после свивания

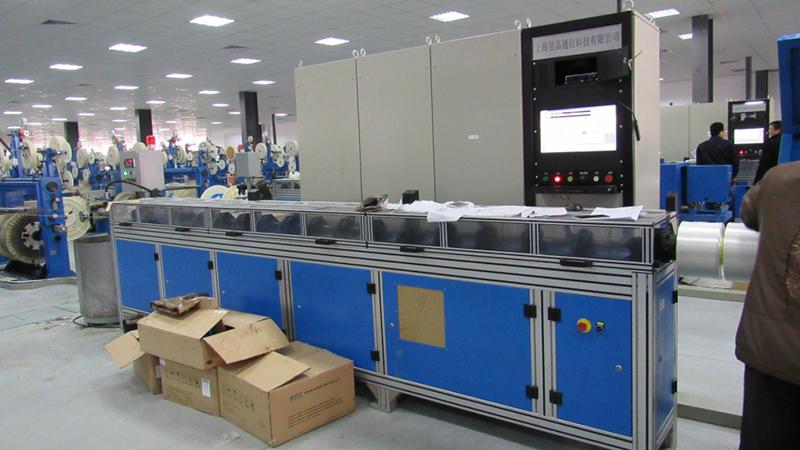

Производственная линия применяется для производства SZ витого оптоволокна. Данная крутильная линия предназначена для свивания оптоволокна. Характеризуется точностью регулирования натяжения. Параметры выставляются и контролируются человек-машинным интерфейсом с сенсорным экраном. Пути движения материала точно направляются. Каждая из позиций оборудована пневматическим предзагрузчиком с натяжным рычагом с минимальным количеством функция, для того что бы обеспечить предустановочное натяжение во время процесса.

Основные черты
Max внешний диаметр после свивки Ф25мм
Диаметр трубки со свободной укладкой волокна (Ф1.5~Ф3.0)мм
Скорость производства 80м/мин
Длина шага укладываемого кабеля (45~500) мм
SZ угол скрутки (4~16)π
SZ угловая скорость вращения скрутки max 1600об/мин
Угловая скорость кручёной нити max 4000об/мин
Шаг скручивания (15~80)мм
Длина производственной линии Менее 50м
Отклонение ≤2‰
Добавочная потеря ≤0.02дБ/км
Общая мощность 50кВА
Величина давления сжатого воздуха 0.5~0.6мПа
Направление операций размотка -> намотка

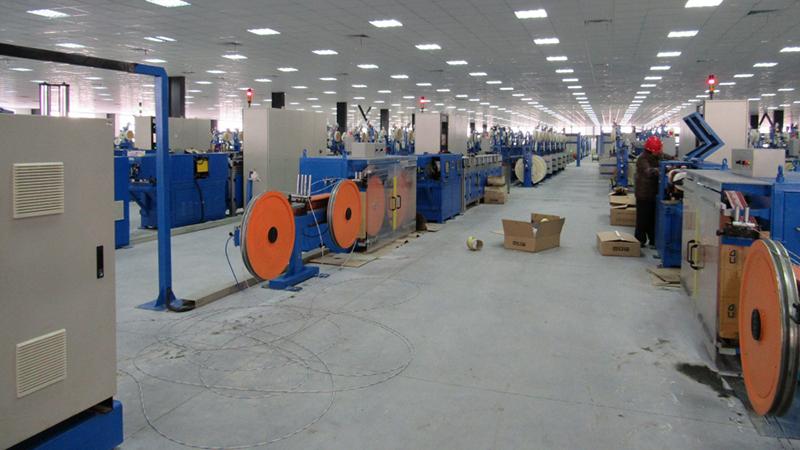

Конфигурация линии

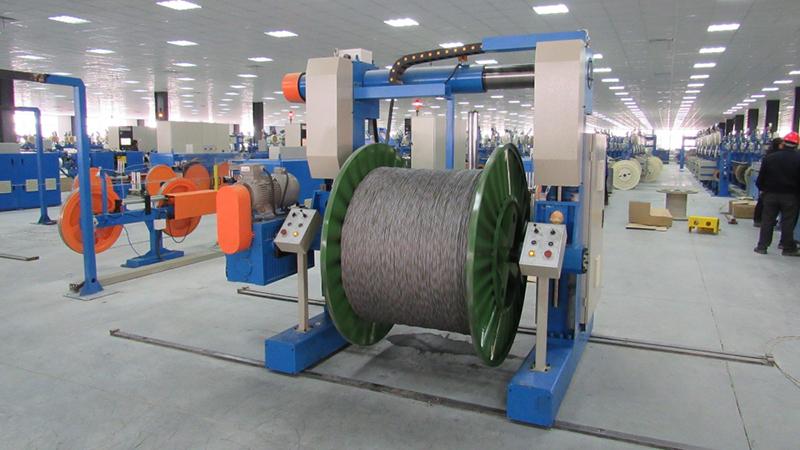

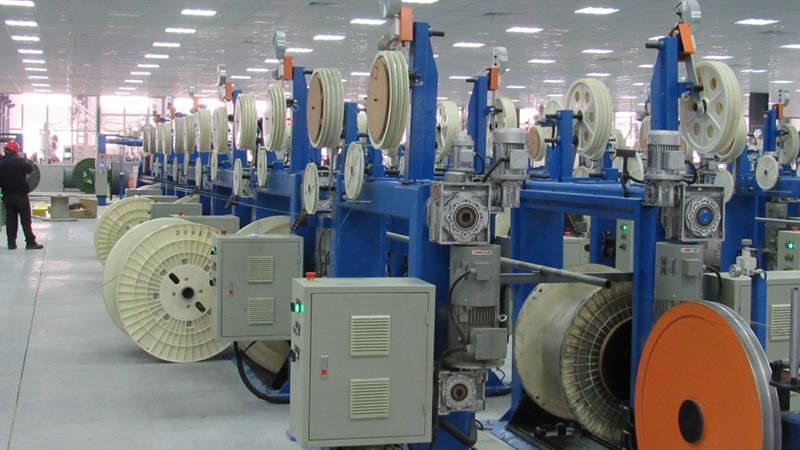

  • φ1250мм ведущий отдатчик провода арочного типа
  • φ800мм горизонтальный двухколёсный натяжной ролик
  • φ800мм блок трассировки провода
  • блок ФАП укладки сердечника
  • блок свивки SZ (Дифференциального типа)
  • блок двойной центрической свивки (высокоскоростной)
  • блок сопротивления натяжению давления
  • φ800мм блок двойного натяжения (включая счётчик)
  • φ800мм горизонтальное колесо двойного натяжения
  • 1600 напольный траверс размотки
  • Система электрического управления
