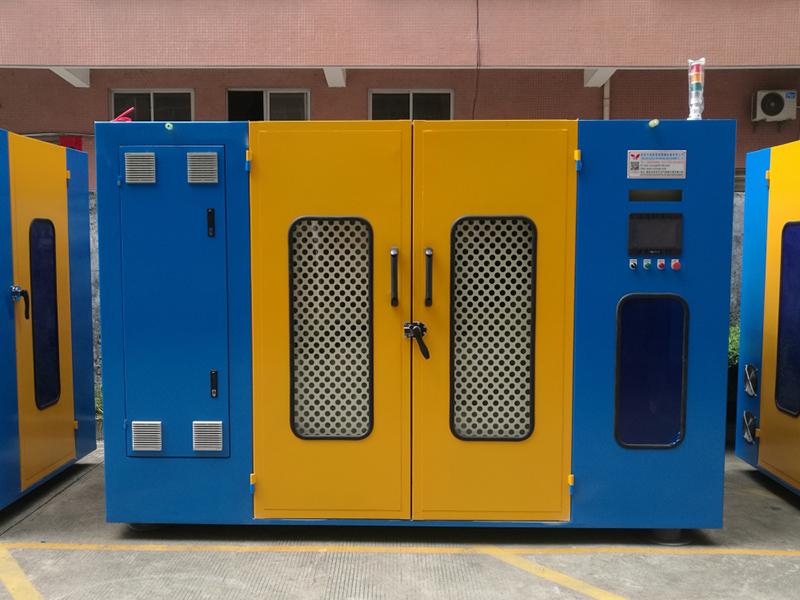

630мм Крутильная машина тройной скрутки для витых пар
630мм Крутильная машина тройной скрутки для витых пар
Данная модель оснащена катушкой с диаметром 630мм. Подходит для кручения кабелей локальных сетей (CAT5, CAT5E, CAT6, CAT7), проводов с изолированных проводником, телекоммуникационных кабелей и прочего. Данная модель оборудована функцией раскручивания против направления свивки, что позволяет сэкономить на дополнительном оборудовании.
Эффект после кручения
Кабель категории 5, Кабель категории 6
Кабель категории 5, Кабель категории 6
Кабель категории 7
Кабель категории 7
Технические характеристики
Диаметр провода: max 1.5мм
Скорость вращения: max 2000об/мин (6000кр/м)
Скорость линии: max 120м/мин
Коэффициент обратного вращения: 0 – 100%
Диапазон наклона: 10 – 60мм
Допуск шага: ±2%
Диаметр разматывающей катушки: 630мм
Диаметр намоточной катушки: 630мм
Основное электропитание: 7.5кВт
Детали

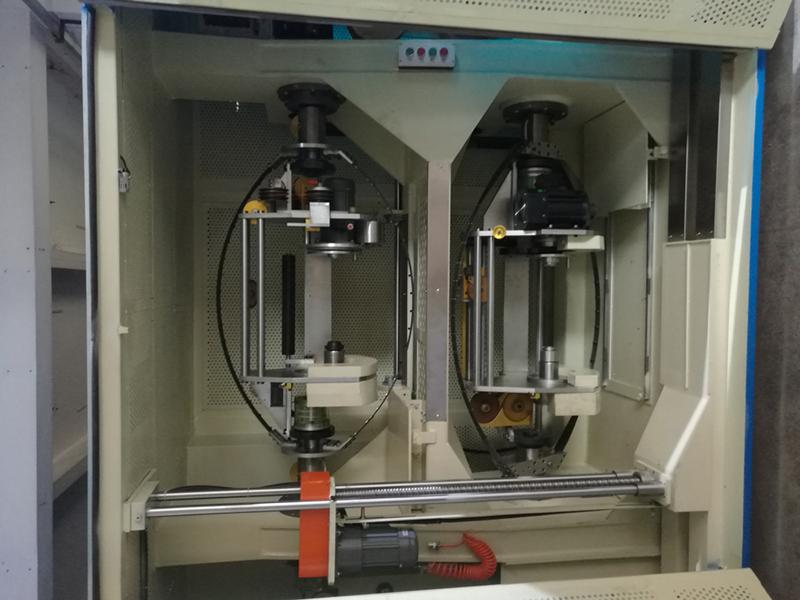

Двухуровневая катушка

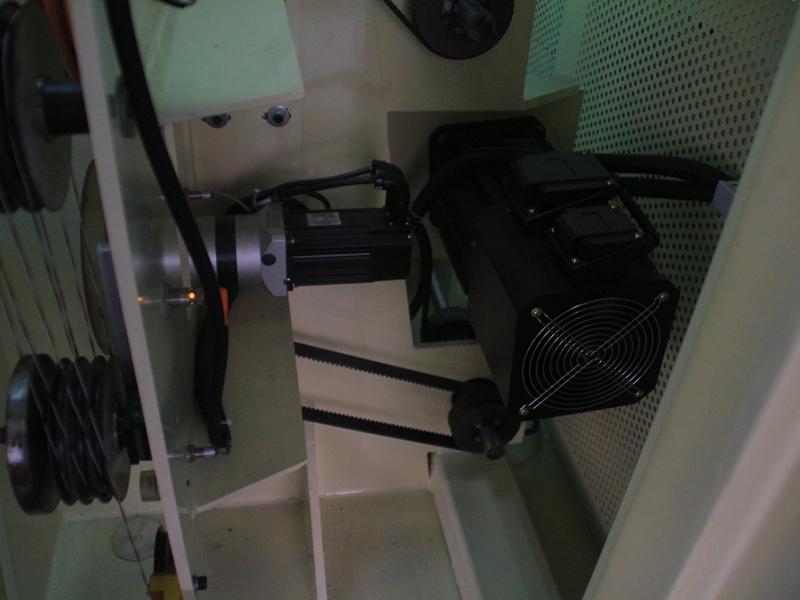

Сервомотор управляет свивкой

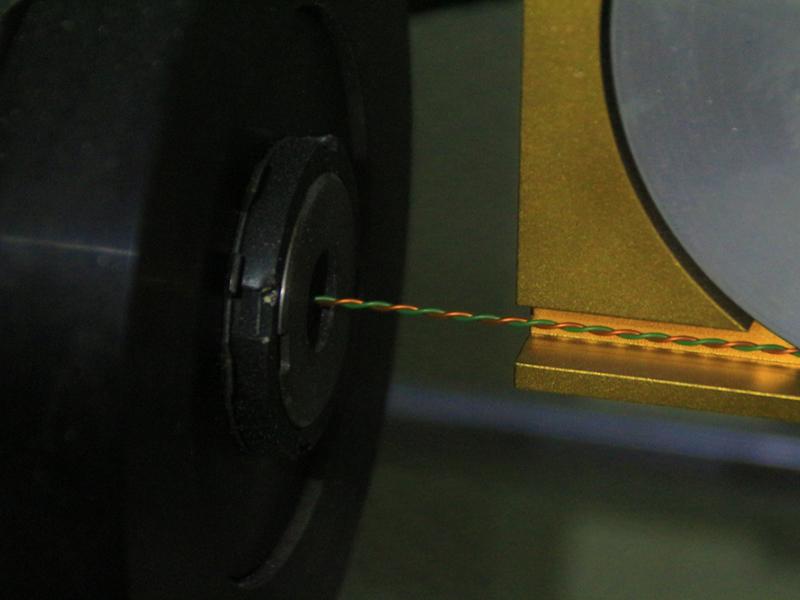

Скрутка

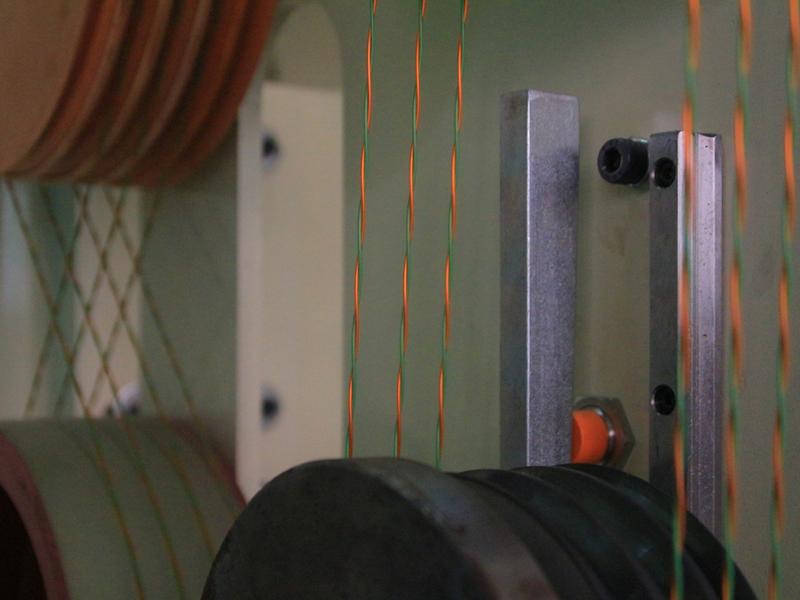

Детали намотки
Основные черты
1. Коэффициент обратного кручения может быть установлен от 0 до 100%, таким образом, провода по своим свойствам достигают типов 5, 6 и 7.

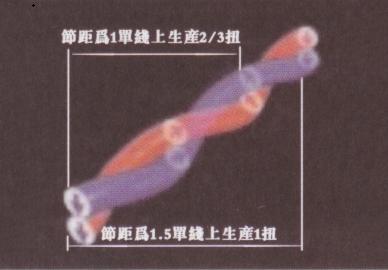

2. Крутильная машина тройной скрутки работает в 1.5 раза быстрее, чем стандартная крутильная машина двойной скрутки, при коэффициенте раскручивания против направления свивки 33%.
Одиночная линия размотки
Продукция после размотки
Финальная тройная скрутка
3. Двухуровневая крутильная катушка быстрее, чем катушка одиночной линии. Подобная конструкция позволяет эффективно экономить рабочее пространство фабрики.
4. Напряжение намоточной линии полностью контролируется. Постоянное напряжение сохраняется от пустой катушки и до состояния полной.
5. Быстрая скорость кручения. Максимальная скорость достигает 6000кр/м/мин, что на 50% выше, чем у традиционных крутильных машин.
6. Данная крутильная машина оборудована функцией обратного перекручивания, что позволяет избежать деформации от самозакручивания во время свивки двух проводов. Она на 50% меньше по размерам, чем традиционная пара - машина обратной раскрутки + крутильная машина, что эффективно экономит рабочее пространство на фабрике.
7. Низкое электропотребление, полная мощность 15кВт, что на треть меньше по сравнению с традиционной парой - машина обратной раскрутки + крутильная машина, что значительно сокращает производственные траты.
8. Линия быстра в работе и легка в управлении.
9. В управлении применяется управляющая система с программируемым логическим контроллером, что позволяет автоматически корректировать шаг витой пары серводвигателем без замены конической шестерни, что даёт большую точность.
