Последовательная экструзионная линия волочения и изолирования

Последовательная экструзионная линия волочения и изолирования представляет собой линию оборудования, которая экструдирует толстый стальной провод в сердцевину провода, включает в себя протяжку проводника и экструзию изолирующего материала. Экструдер сердцевины производит волочение медного провода и экструзию полиэтиленового изоляционного материала посредством последовательного процесса. По окончанию процесса производства, сердечник провода обладает большим эксцентриситетом, а проводник более защищён от повреждения. Данная экструзионная линия подходит для следующих проводов: телекоммуникационный кабель, кабели категорий 5 и 6.

• Входной диаметр: Max φ3.0мм
• Выходной диаметр: φ0.4мм-φ0.9мм
• Изолирующий материал: ПЭНП/ ПЭВП (HDPE/ LDPE)
• Толщина изоляционного слоя:0.15-0.4мм
• Внешний диаметр: 0.6 – 1.5мм
• Скорость линии: Max 1500м/мин
• Изоляционный эксцентриситет: ≧95%
• Допуск внешнего диаметра изолятора: ±< 0.005мм
• Допуск внешнего диаметра проводника: ±＜0.002мм
• Удлинение медного провода после терморелаксации:18-25％

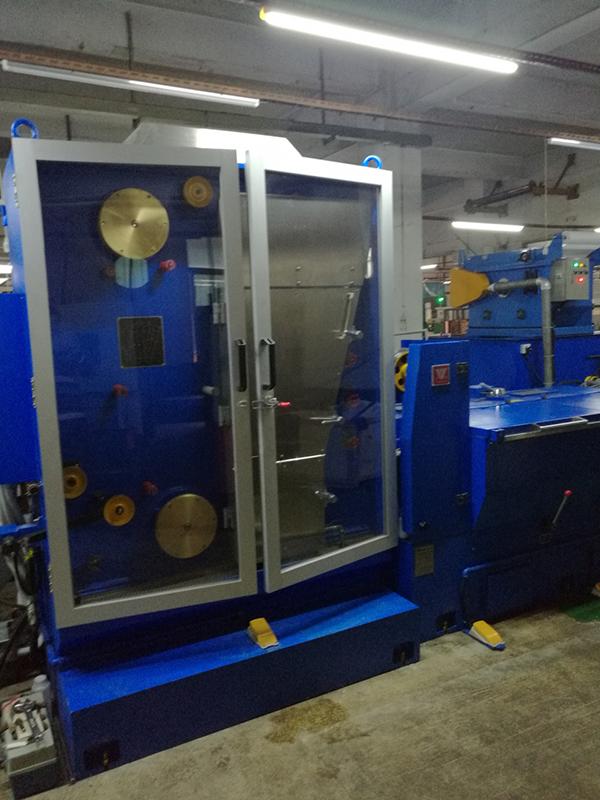

1. Волочильный станок медного провода L250-21

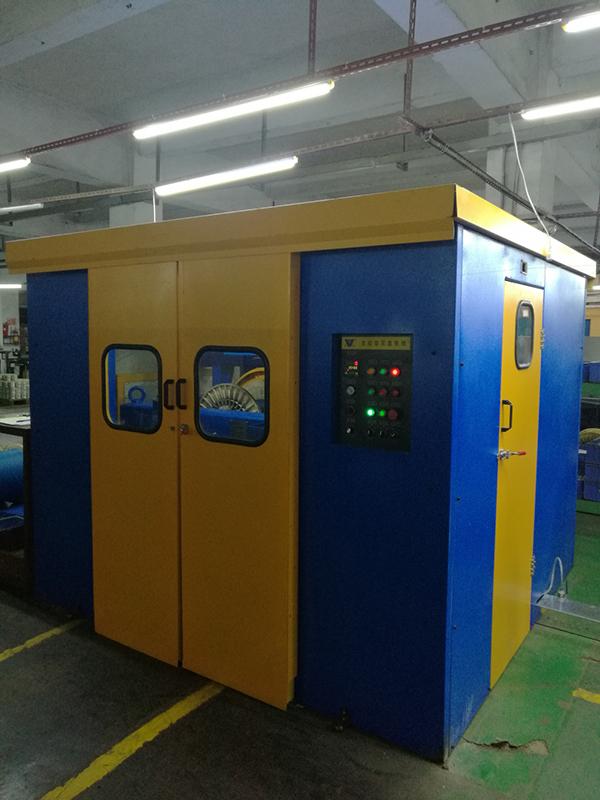

2. Термокамера TH800
3. Высокочастотный подогреватель

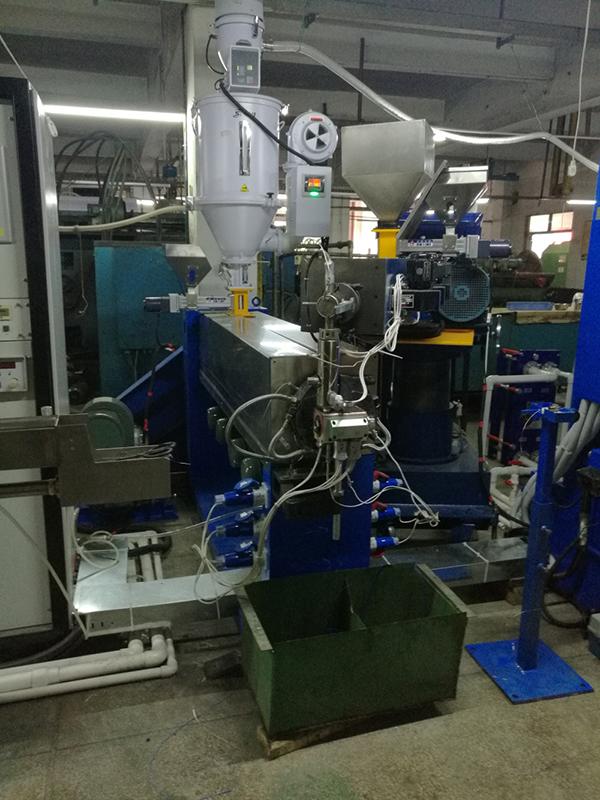

4. Экструдер
5. Автоматический смеситель цветного концентрата
6. Полосовой экструдер 35мм

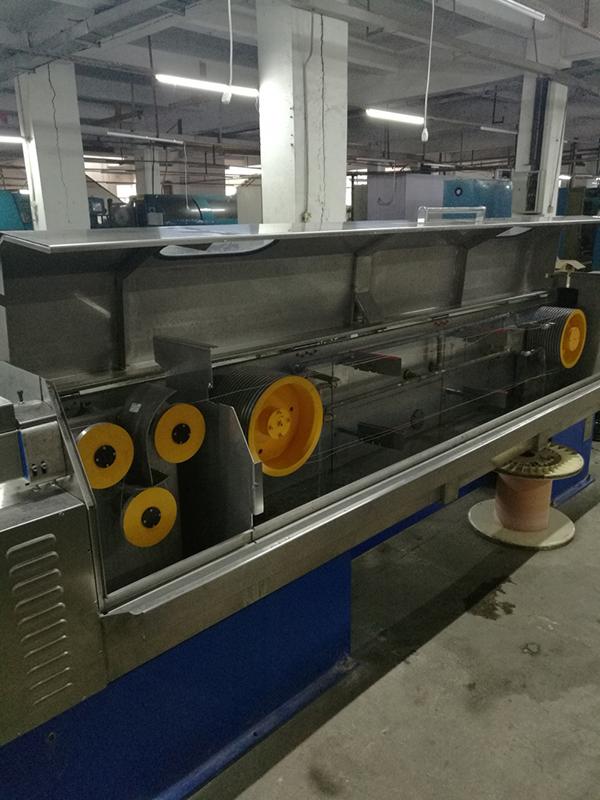

7. Водяная цистерна
8. Тонвал

9. Циркуляционная система, охлаждающая для
волочильного масла
10. Искровой индикатор
11. Прибор контроля диаметра

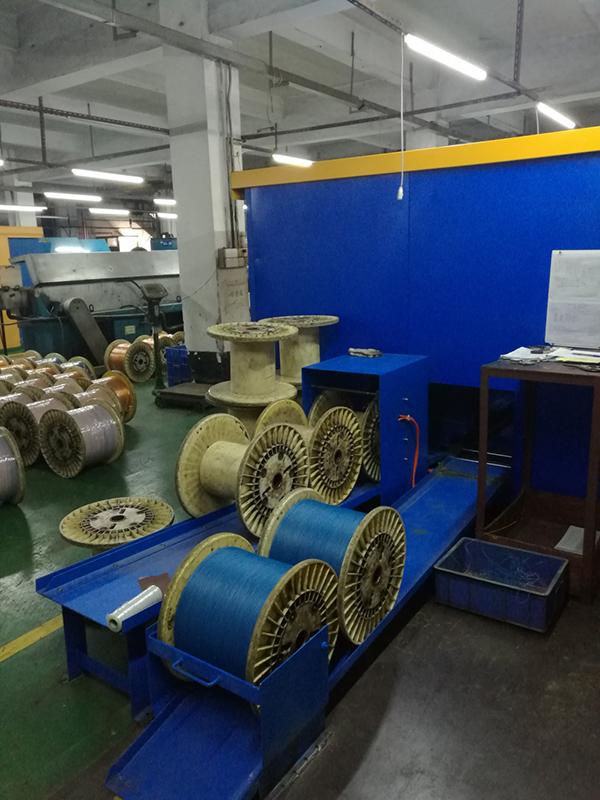

12. Автоматический двухбарабанный намоточный станок

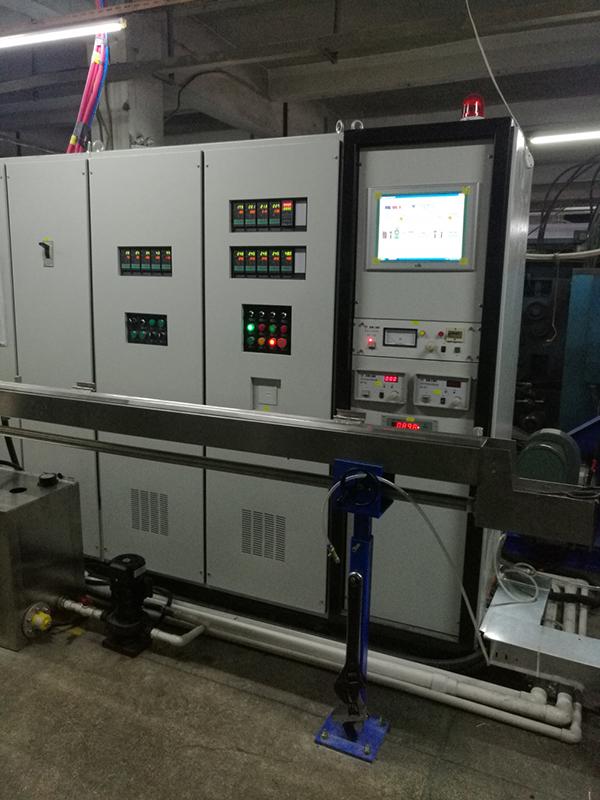

13. Система электрического управления
14. Система автоматического управления
