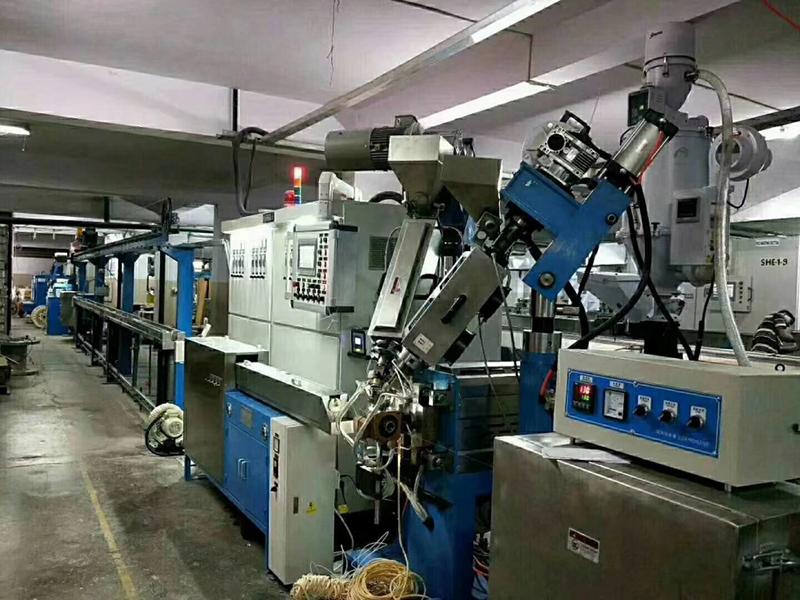

Экструзионная линия оболочка-пена-изоляция

В семи видах сетевых кабелей применяется технология оболочка-пена-изоляция, которая в настоящий момент наиболее совершенная среди всех экструзионных процессов. Использование вспененного изолирующего материала позволяет сократить расходы на производство проводов, по сравнению с обычными сплошными проводами, не теряя в качестве передачи данных.

Изолированный сердечник экструдируется посредством трёхслойной соэкструдированной технологии, что создаёт покрытие типа «оболочка - полиэтиленовая пена - изоляция». Подобный метод изоляции так же подходит для высокочастотных и сигнальных кабелей.

• Используемые материалы: пена/ полиэтилен
• Метод изоляции: оболочка-пена-изоляция
• Максимальная степень вспенивания: 35%
• Допуск по отклонению ёмкости: ±1ПФ
• Допуск по диаметру провода: ±0.01
• Отношение длины к диаметру шнека: 28:1
• Коэффициент сжатия шнека: 3.0‐3.2
• Диаметр проводника: 0.15‐0.5мм
• Внешний диаметр изоляционного слоя: 0.5‐1.5мм
• Максимальная скорость работы линии: Max 500м/мин

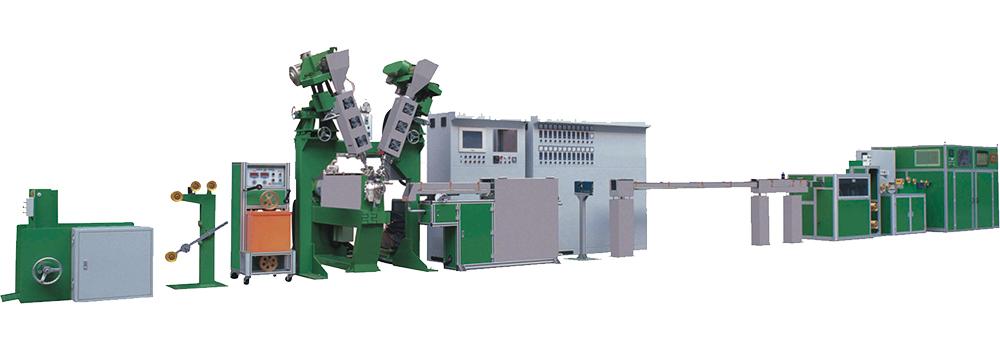

1. Управляемое отдающее устройство 500мм
2. Выпрямляющая платформа
3. Подогреватель медного провода
4. Экструдер внутренней оболочки 30мм
5. Экструдер полиэтиленовой пены 50мм
6. Экструдер внешней изоляции 35мм
7. Поперечная головка
8. Телескопическая водная цистерна постоянного подогрева

9. Охлаждающая водная цистерна
10. Тонвал
11. Кабельный шкаф
12. Испытатель ёмкостей
13. Прибор контроля диаметра
14. Искровой индикатор
15. Двухбарабанный намоточный каток
16. Система электрического управления
