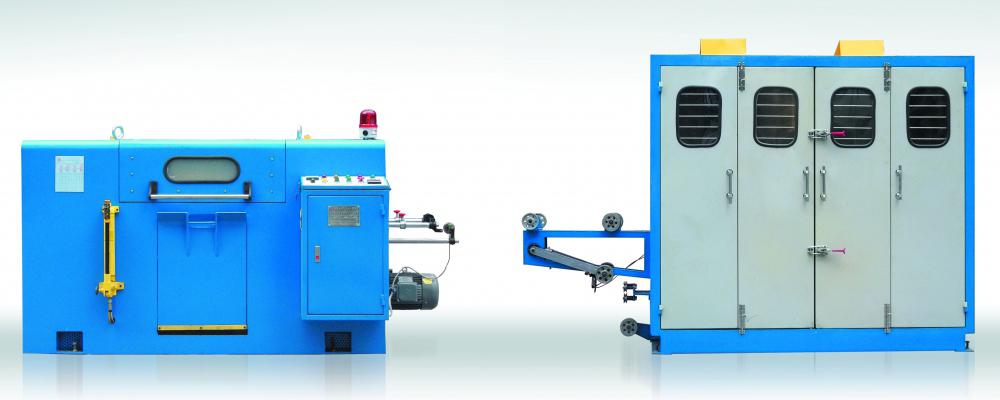

Крутильная машина двойной скрутки с вертикальным обратным крутильным устройством
Крутильная машина двойной скрутки с вертикальным обратным крутильным устройством
Крутильная машина двойной скрутки с вертикальным обратным крутильным устройством разработана для работы с LAN кабелями, включая CAT5, CAT5E и CAT6 и такими материалами как медь, мягкая медь, алюминий и пр.

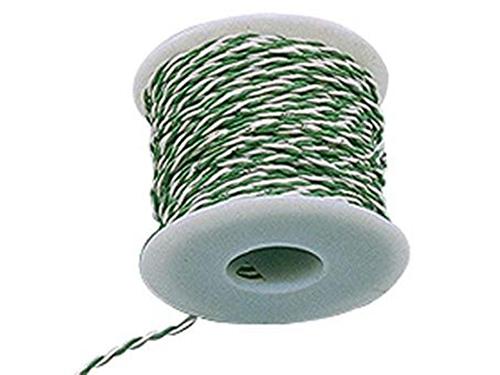

Эффект после кручения

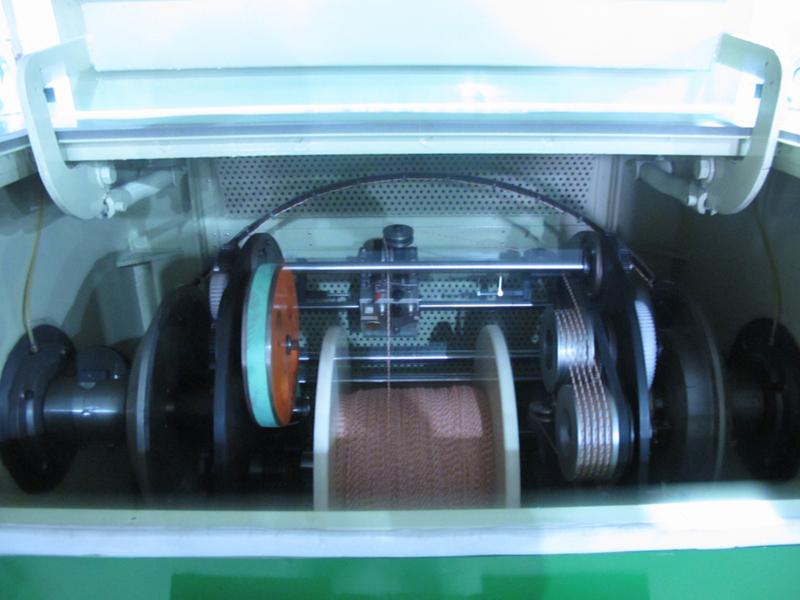

Внутренняя часть крутильной машины
Технические характеристики кручения
Диаметр проводника: max Φ1.5мм
Диаметр свивки: max Φ3.0мм
Шаг: 6-60мм
Скорость вращения: max 2000об/мин
Напряжение приёмной катушки: МПМ
Опускание и поднимание бобины: гидравлическое
Диаметр намоточной катушки: ￠500мм

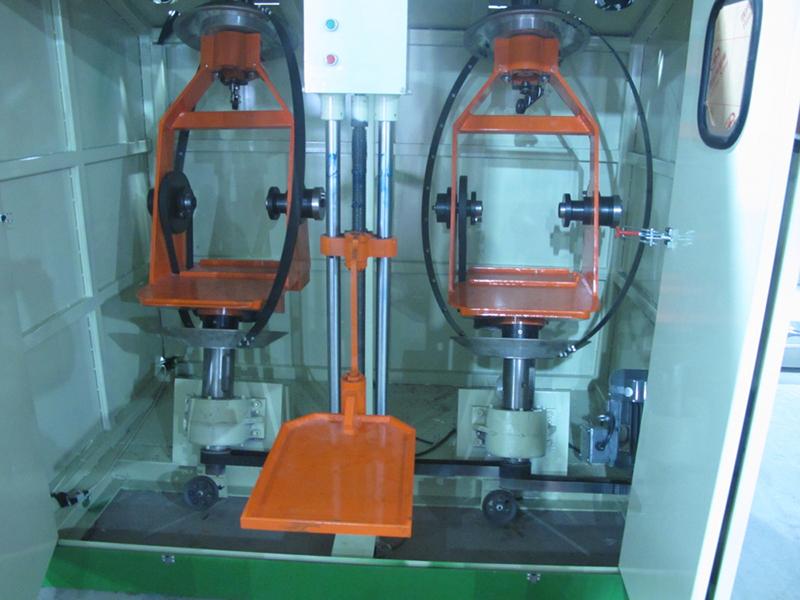

Внутренняя часть обратного крутильного устройства
Технические характеристики обратного кручения
Диаметр разматывающей катушки: Φ500мм
Скорость вращения: max 1000об
Диаметр линии: max Φ1.5мм
Напряжение размотки: 4-40Н
Движение катушки: электроприводное
Коэффициент обратного вращения: max 60% (регулируется)
Основные черты
Предварительная раскрутка значительно улучшает результат проводника во время кручения.
Конструкция с вертикальным крутильным устройством экономит рабочее пространство и подходит для фабрик малой площади.
Тяга обратной связи главной катушки и крутильной машины осуществляется посредством напряжения на рулевой сошки. Система тяг приостановит свою работу для обеспечения безопасности, в случае возникновения ошибки либо отставания оборудования.
Машина контролируется управляющим устройством программируемого логического контроллера, что позволяет установить коэффициент обратного кручения на максимальные 60%.
Крутильный аппарат высокоэффективен и полностью безопасен за счёт полностью закрытой структуры.
