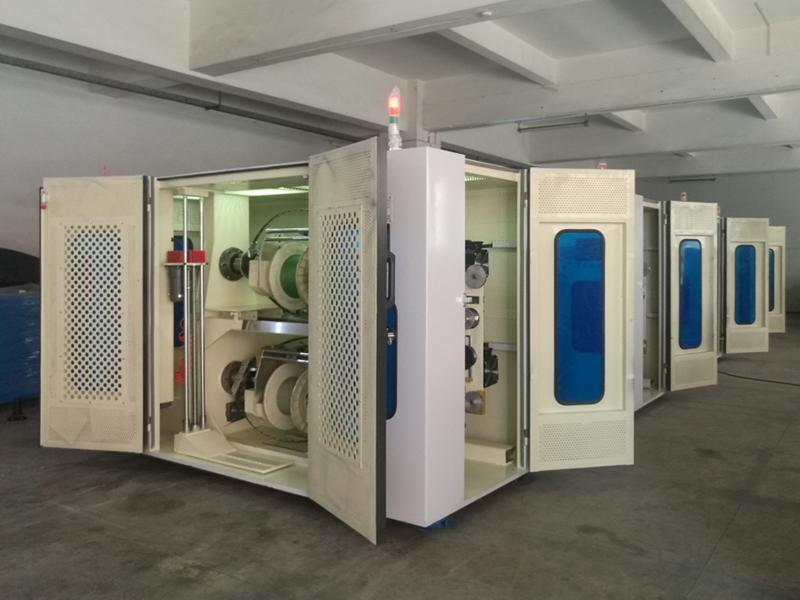

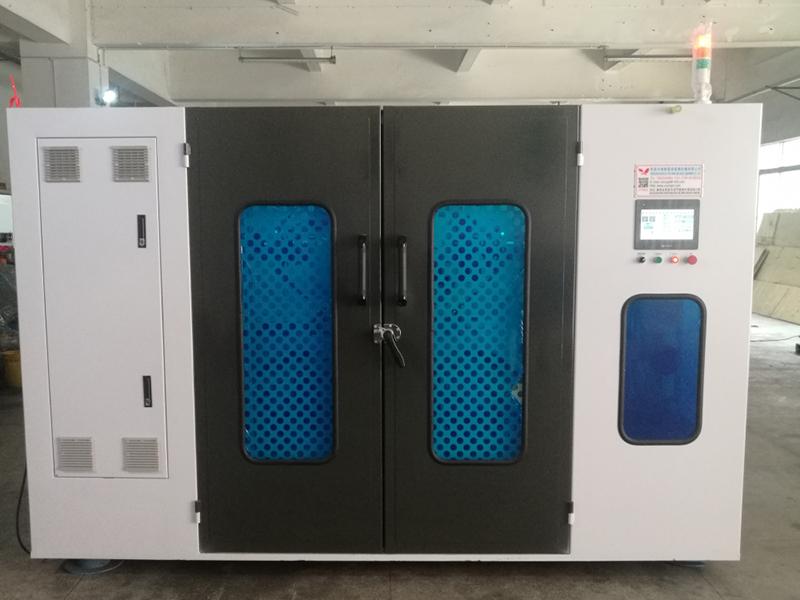

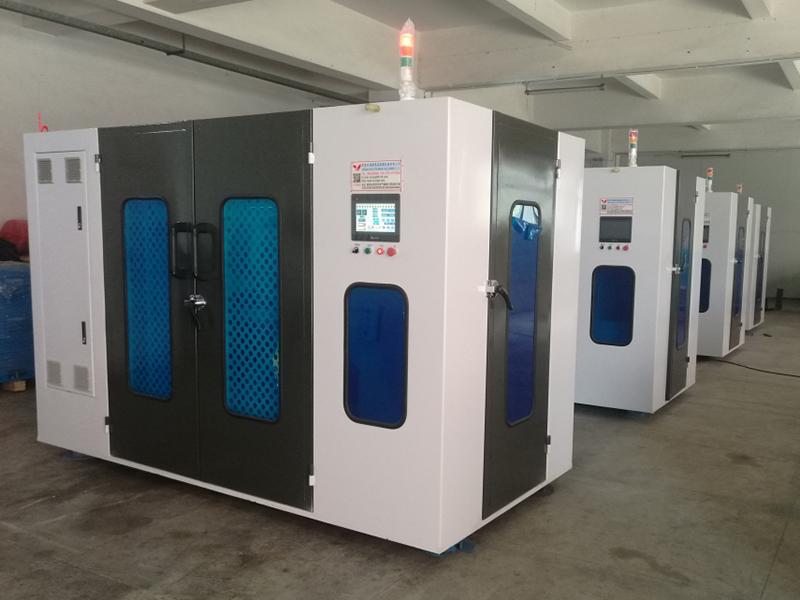

500мм Крутильная машина тройной скрутки для витых пар
500мм Крутильная машина тройной скрутки для витых пар
Компания SUPER MACHINERY, обладая богатым опытом в проектировании оборудования для производства витых пар. Данная модель оснащена катушкой с диаметром 500мм. Подходит для кручения кабелей локальных сетей (CAT5, CAT5E, CAT6, CAT7), проводов с изолированных проводником, телекоммуникационных кабелей и прочего.

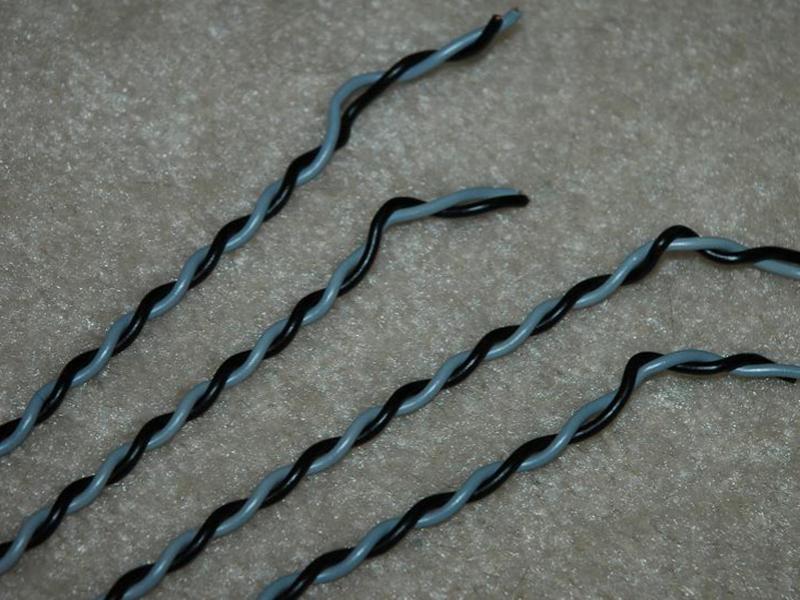

Эффект после кручения
Кабель категории 5, Кабель категории 6
Кабель категории 5, Кабель категории 6
Кабель категории 5, Кабель категории 6
Кабель категории 7
Кабель категории 7
Технические характеристики
Диаметр разматывающей катушки: 500мм
Диаметр намоточной катушки: 500мм
Диаметр провода: max 1.5мм
Скорость вращения: max 2000об/мин (6000кр/м)
Скорость линии: max 120м/мин
Коэффициент обратного вращения: 0 – 100%
Диапазон наклона: 10 – 60мм
Допуск шага: ±2%
Основное электропитание: 5.5кВт
Основные черты
1. Данная модель является самой передовой среди крутильных машин. Она оборудована функцией раскручивания против направления свивки, что позволяет избежать деформации от самозакручивания во время свивки двух проводов. Она более практична по сравнению с традиционной парой - машина обратной раскрутки + крутильная машина. Максимальная скорость достигает 6000кр/м/мин (увеличена на 60%), при рабочей площади меньшей, чем у традиционных машин, что экономит место на фабрике.
2. Оператор может настроить коэффициент раскручивания от 0 до 100% в зависимости от материала кабеля.

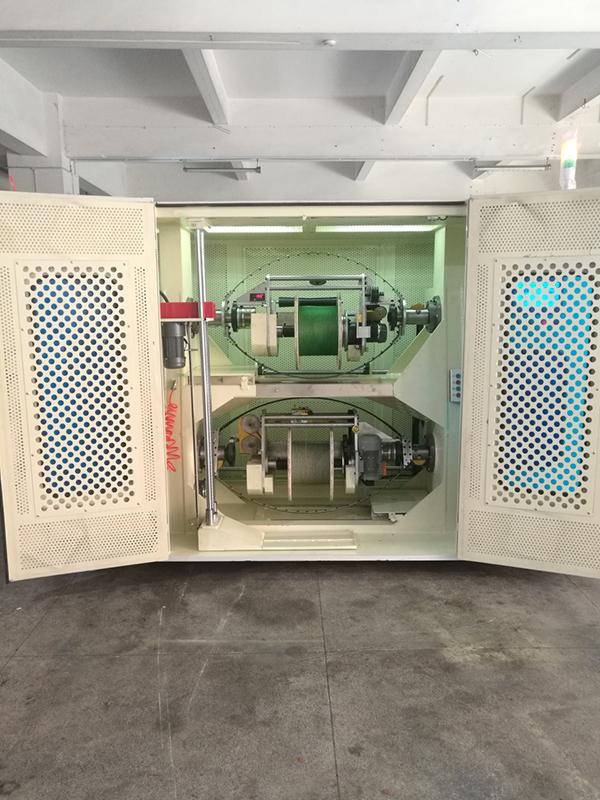

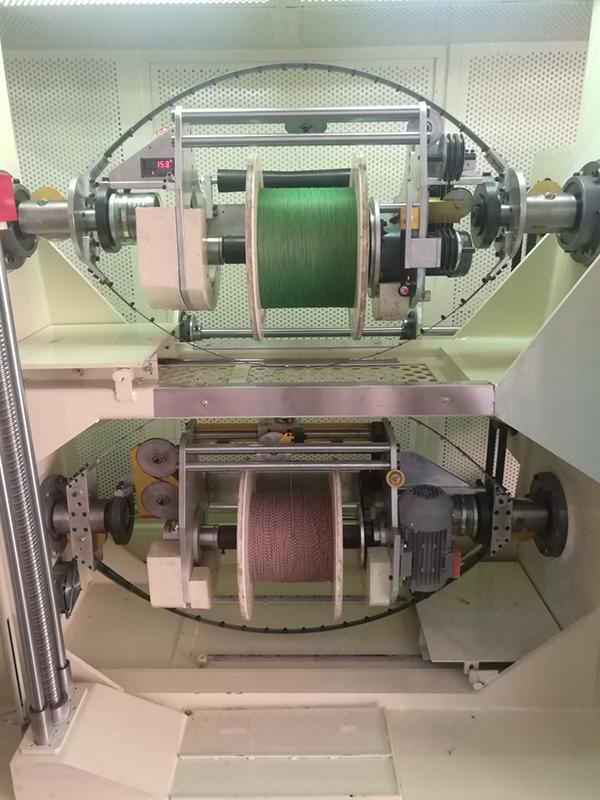

3. Данная модель разработана, что бы отвечать двум характеристикам – сократить занимаемое рабочее пространство и повысить производительность. Компактный дизайн с двумя катушками, характеризуется прекрасной рабочей эффективностью.
4. Крутильная машина тройной скрутки работает в 1.5 раза быстрее, чем стандартная крутильная машина двойной скрутки, при коэффициенте раскручивания против направления свивки 33%.
Одиночная линия размотки
Продукция после размотки
Финальная тройная скрутка
5. Напряжение намоточной линии полностью контролируется. Постоянное напряжение сохраняется от пустой катушки и до состояния полной.
6. Низкое электропотребление, полная мощность 15кВт, что на треть меньше по сравнению с традиционной парой - машина обратной раскрутки + крутильная машина, что значительно сокращает производственные траты.
7. Линия быстра в работе и легка в управлении.

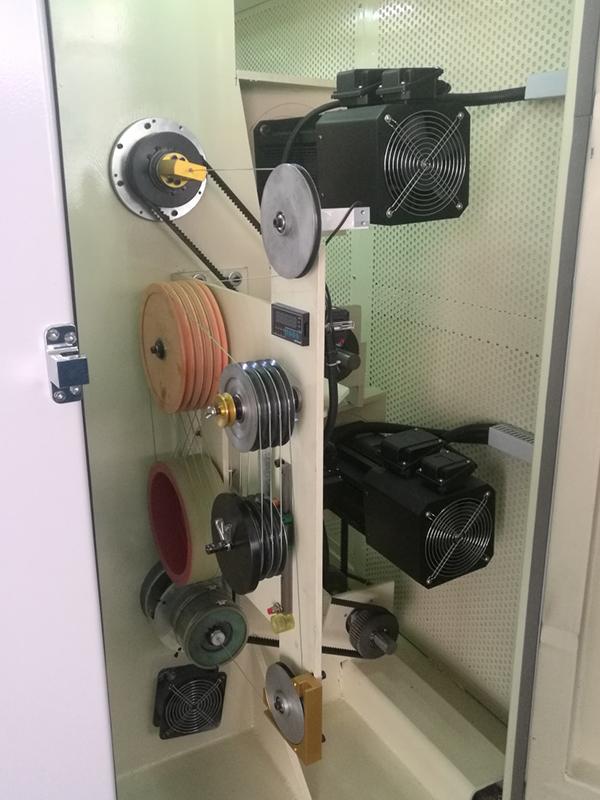

8. В управлении применяется управляющая система с программируемым логическим контроллером, что позволяет автоматически корректировать шаг витой пары серводвигателем без замены конической шестерни, что даёт большую точность.
